Byggnader i spårnära miljöer
Vibrationsisolering av husgrunder – bygg tyst nära spårtrafik
Tunnelbana, pendeltåg, spårväg och järnväg sprider vibrationer genom marken och in i byggnaden. Resultatet blir stomljud, sekundärt luftljud och kännbara vibrationer. Tillsammans med Getzner analyserar, dimensionerar och levererar vi elastiska lager för husgrunder – så att mark som varit svår att bebygga kan bli tysta bostäder, kontor, hotell och skolor.
Från analys till leverans
Akustiska krav, lastnedräkning, dimensionering, läggritning och märkt leverans.
Egen produktion
Kundanpassade detaljer tillverkas i vår produktion i Mölnlycke.
Material från Getzner
Sylomer®, Sylodyn® och Relomer® med dokumenterad långtidsfunktion.
EPD och Svanen
Sylomer® och Sylodyn® har EPD och finns i Svanens Husproduktportal.
När behövs vibrationsisolering av husgrunden?
Attraktiv byggbar mark blir allt ovanligare och fler projekt hamnar intill tunnel, station, järnväg eller spårväg. Där blir ofta stomljud och lågfrekventa vibrationer dimensionerande för hela byggnaden – för bostäder, hotell, kontor, skolor och laboratorier.
Lösningen är att frikoppla byggnaden dynamiskt från marken. Ett elastiskt lager mellan grund och omgivning fungerar som en fjädrande bädd som minskar överföringen av vibrationer till stommen. Det ska hanteras i projektering och grundläggning – inte som en efteråtgärd när huset står klart.
Det här ger lösningen
Skydd mot vibrationer, stomljud och sekundärt luftljud från spårtrafik
Möjlighet att bebygga mark som annars är svår att exploatera
Bättre boende-, arbets- och vistelsemiljö nära infrastruktur
Långsiktig funktion genom rätt dimensionerat elastiskt lager
Tekniskt stöd från tidig projektering till leverans och montageunderlag
Thomas Wiessner
Teknisk säljare segment Infrastruktur, Vibrationsteknik
Projekterar du en byggnad nära spårtrafik?
Kontakta oss tidigt i projektet. Vi hjälper dig att bedöma förutsättningarna, välja rätt lösning och ta fram underlag för projektering, kalkyl och genomförande.
Heltäckande isolering
Elastiskt lager under grundplatta eller större ytor som behöver avskiljas från underlaget.
Linjära upplag
Isolering under väggar, balkar och grundelement.
Punktupplag
Isolering under pelare och koncentrerade laster.

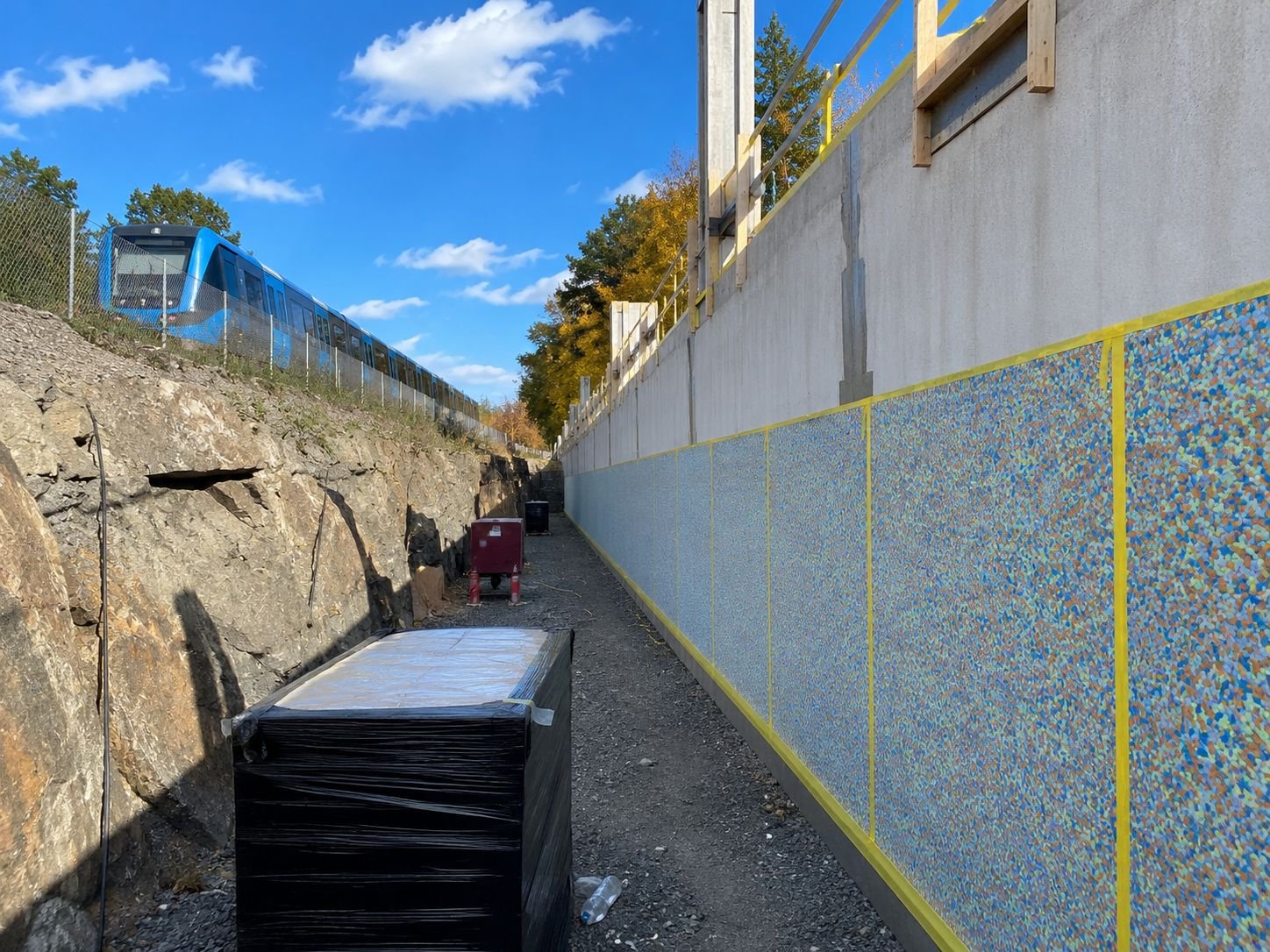

Sidomattor
Avskiljning mot mark, väggar och angränsande konstruktioner – så att inga akustiska bryggor uppstår.
Material
Sylomer®, Sylodyn® och Relomer® för husgrunder

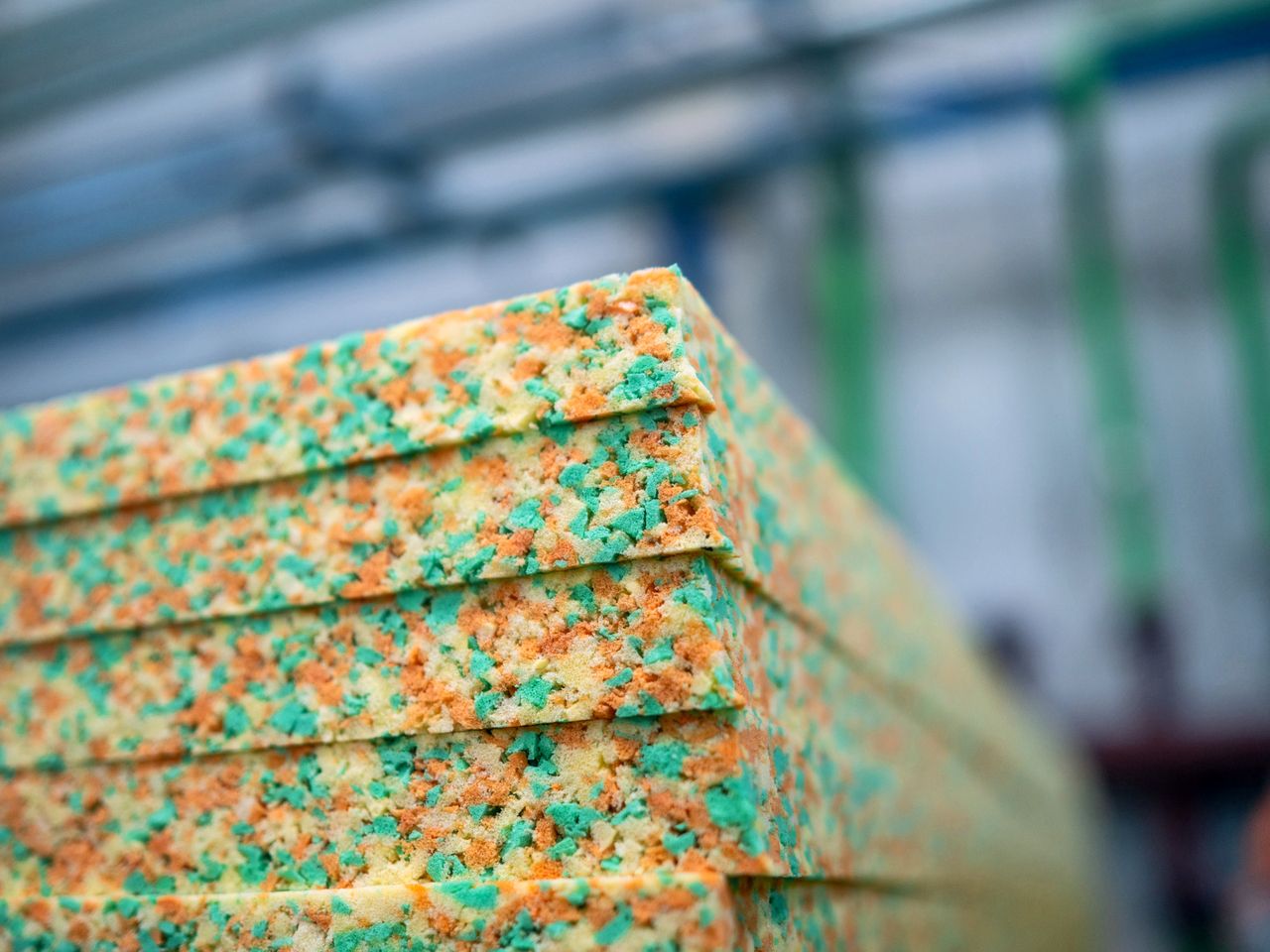

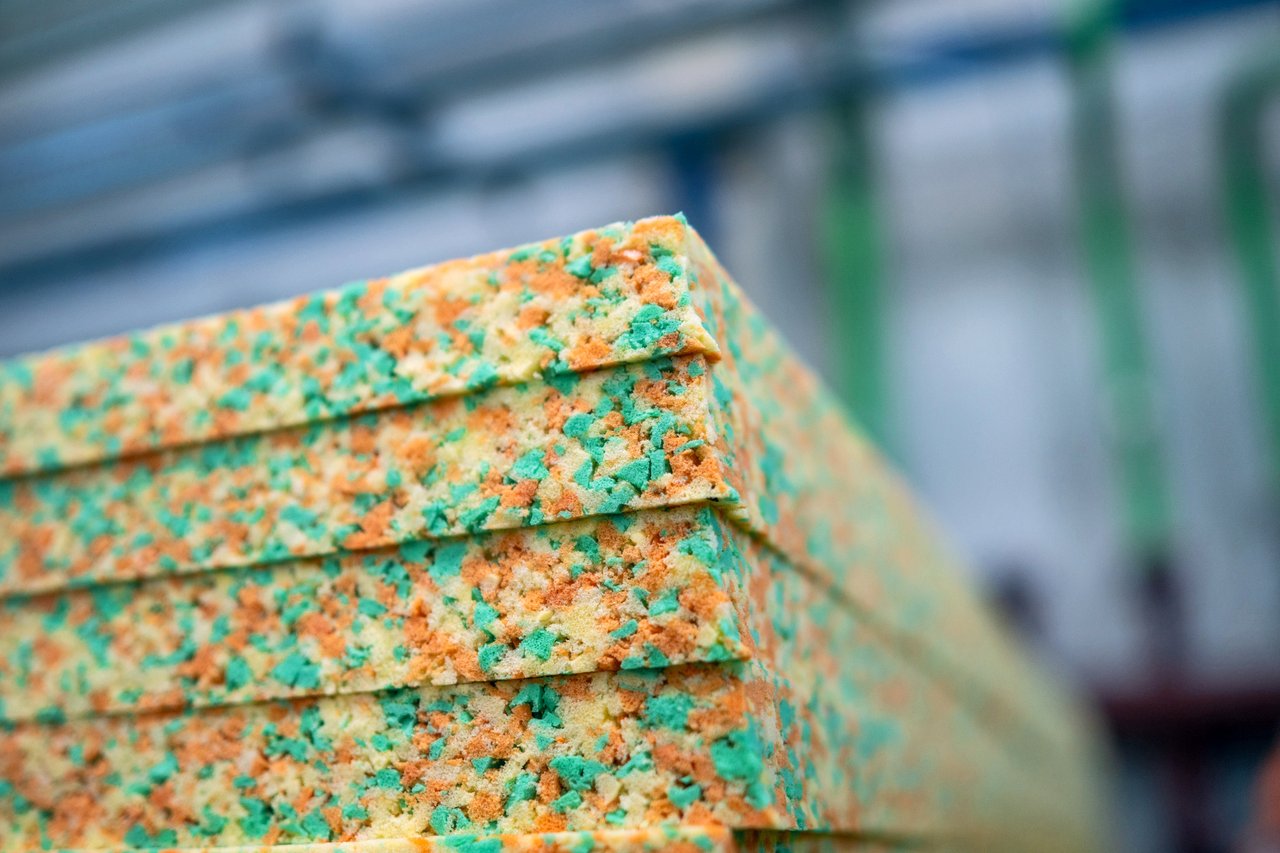

Materialvalet styrs av last, dynamik, fukt, montageförutsättningar och krav på långsiktig funktion. Sylomer® är ett mångsidigt elastiskt material som kombinerar fjädring och dämpning. Sylodyn® väljs när kraven på precision, lastkapacitet och förutsägbar dynamisk funktion är höga. Den slutna cellstrukturen gör materialet lämpligt där fukt och långsiktig stabilitet måste beaktas. Relomer® är ett resurseffektivt alternativ av återvunnen polyuretan, för projekt där både teknisk funktion och minskad materialförbrukning väger tungt.
Från behov till färdig lösning
Markförhållanden, störfrekvenser, laster, grundläggningsprincip och stomljudskrav avgör vilken lösning som är rätt. Därför utgår vi från en helhetsbedömning av byggnaden:
Behov och kravbild: genomgång av akustiska krav tillsammans med akustiker och konstruktör.
Vibrations- och stomljudsanalys: underlag för vilka frekvenser och nivåer lösningen ska hantera.
Dimensionering och materialval: lastnedräkning, styvhet och val mellan heltäckande, linjära eller punktvisa upplag.
Produktion och märkning: kundspecifika detaljer tillverkas och märks enligt läggritning.
Leverans, montage och uppföljning: underlag som förenklar hantering på arbetsplatsen.
Koppla in oss tidigt
En väl fungerande lösning måste ta hänsyn till akustik, konstruktion, statik, dynamik, material och montage. Felaktiga antaganden eller akustiska bryggor kan försämra effekten. Genom tidig dialog med akustiker, konstruktörer, entreprenörer och byggherre kan lösningen optimeras innan beslut om grundläggning, geometri och material låses.
Referenser
Tysta byggnader nära trafik och infrastruktur
Varför Christian Berner och Getzner?
Hög teknisk kompetens inom vibrationer, stomljud och elastiska lager
Lång erfarenhet av husgrunder, bjälklag och spårnära miljöer
Material från Getzner med dokumenterad användning i bygg, infrastruktur och industri
Teknisk rådgivning, dimensionering, egen produktion och anpassad leverans från samma partner
Tekniken har bland annat använts i Kv Traversen, Kv Timotejen, Liljeholmstorget, Kv Kronet och Kv Kattrumpstullen i Stockholm, Grankulla Centrum och Musikhuset i Helsingfors samt Operahuset i Köpenhamn.
Vanliga frågor om vibrationsisolering av husgrunder
Vad är vibrationsisolering av husgrund?
Ett elastiskt lager placeras mellan byggnadens grund och marken så att byggnaden frikopplas dynamiskt från störkällan. Lagret fungerar som en fjädrande bädd som minskar hur mycket vibrationer och stomljud som når stommen.
Vad är skillnaden mellan stomljud och sekundärt luftljud?
Stomljud är vibrationer som fortplantar sig genom byggnadens konstruktion. När väggar och bjälklag vibrerar strålar de ut ljud i rummet – det är det sekundära luftljudet som de boende hör, ofta som ett lågfrekvent muller när tåget passerar.
När i projektet ska vibrationsisoleringen planeras?
Så tidigt som möjligt – helst innan beslut om grundläggning, geometri och material låses. Att åtgärda stomljud i en färdig byggnad är betydligt svårare och dyrare.
Vilka material används för att isolera husgrunder?
Främst Sylomer®, Sylodyn® och Relomer® från Getzner. Valet styrs av last, dynamik, fukt, montage och krav på långsiktig funktion.
Vilka underlag behöver ni för att komma igång?
Akustiska krav, eventuell vibrationsutredning, lastnedräkning och ritningar över grundläggningen är en bra start. Vi hjälper till att reda ut vad som saknas.
Levererar ni färdiga detaljer till arbetsplatsen?
Ja. Vid behov tillverkar vi kundspecifika detaljer, märker dem och levererar dem med läggritning för att förenkla montaget.
